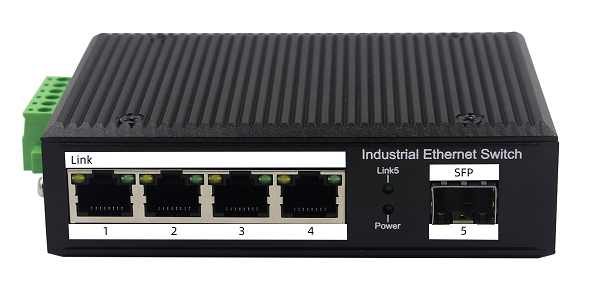

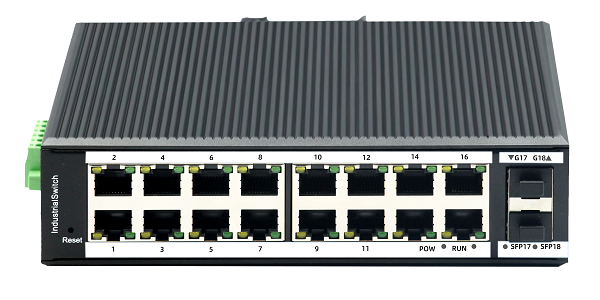

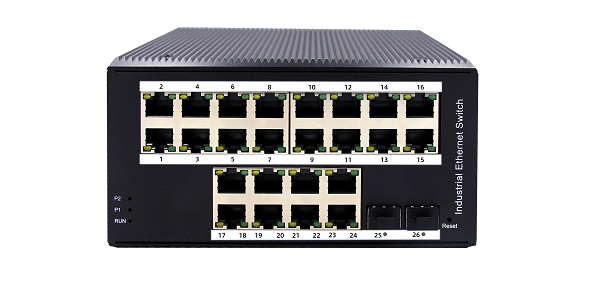

S1700-GPOE-IES系列是非管理型工業以太網交換機。支持1/2/4/8/16/24千兆電口（支持POE/POE+）,支持1-4個千兆光口；支持工業現場所需的以太網協議，保證通信網絡的穩定性；該系列交換機采用低功耗、無風扇設計，確保無噪聲干擾。S1700-GPOE-IES系列工業交換機具有-40℃～75℃的工作溫度，具有超強的堅固度能適應各種嚴苛環境，也可以非常方便的安置在空間緊湊的控制箱中。導軌的安裝特性、寬溫操作及擁有IP40防護等級的外殼及LED指示燈，使其成為一個即插即用的工業級設備，為用戶的以太網設備聯網提供可靠、便捷的解決方案。
? 采用優質的光電一體化模塊提供良好的光特性和電氣特性
? 保證數據傳輸可靠，工作壽命長
? 支持全雙工或半雙工模式，并帶有自動協商能力
? 網口支持全自動交叉識別
? 內帶存儲轉發機制，支持多種協議
? 符合工業級運營標準，平均無故障工作在30萬小時以上
? 工作電源：DC 48-57V提供反接保護
? 使用SFP光纖接口
? 雷擊浪涌沖擊防護(電源)：5000A(8/20μs)
|
項目 |
S1700-1GPOE-1F-IES |
S1700-2GPOE-1F-IES |
S1700-4GPOE-1F-IES |
|
固定端口 |
1個千兆POE電口 |
2個千兆POE電口 |
4個千兆POE電口 |
|
1個千兆SFP光口 |
1個千兆SFP光口 |
1個千兆SFP光口 |
|
|
交換容量 |
14Gbps |
14Gbps |
14Gbps |
|
包轉發率 |
3Mpps |
4.5Mpps |
7.44Mpps |
|
工作溫度 |
-40~75°C |
||
|
存儲溫度 |
-40~85°C |
||
|
相對濕度 |
5%～95%無凝結 |
||
|
電源特性 |
輸入電壓：DC48~57V 支持雙電源冗余 支持內置過流4.0A保護 支持反接保護 |
||
|
包緩沖區 |
1.2M |
1.2M |
1.2M |
|
MAC地址 |
2K |
2K |
2K |
|
整機功耗 |
<3W |
<3W |
<3W |
|
網絡協議 |
IEEE802.3 10BASE-T ; IEEE802.3i 10Base-T;IEEE802.3u ;100Base-TX/FX;IEEE802.3ab 1000Base-T ; IEEE802.3z 1000Base-X;IEEE802.3x; |
||
|
行業標準 |
EMI :FCC Part 15 Subpart B Class A，EN 55022 Class A EMS :IEC(EN)61000-4-2(ESD) : ±8kV接觸放電,±15kV空氣放電 IEC(EN)61000-4-3(RS) : 10V/m(80～1000MHz) IEC(EN)61000-4-4(EFT) : 電源線 : ±4kV;數據線 : ±2kV IEC(EN)61000-4-5(Surge) : 網口 : ±4kV CM//±2kV DM ; IEC(EN)61000-4-6(射頻傳導) : 3V(10kHz～150kHz),10V(150kHz～80MHz) IEC(EN)61000-4-16(共模傳導) : 30V cont. 300V,1s IEC(EN )61000-4-8 Shock ：IEC 60068-2-27 Freefall ：IEC 60068-2-32 Vibration：IEC 60068-2-6 |
||
|
機械特性 |
外殼：金屬外殼 安裝：DIN 卡軌式，壁掛式安裝 散熱方式：自然冷卻，無風扇 |
||
|
尺寸 |
118(L)*86(W)*39(H)mm |
118(L)*86(W)*39(H)mm |
143(L)*101(W)*48(H)mm |
|
LED指示 |
電源指示燈：PWR 接口指示燈：電口、光口（Link/ACT） |
||
|
防護等級 |
IP40 |
||
|
平均無故障時間 |
300,000 小時 |
||
? 含2個光口以上產品
|
項目 |
S1700-4GPOE-2F-IES |
S1700-8GPOE-2F-IES |
S1700-16GPOE-2F-IES |
S1700-16GPOE-8G-2F-IES |
S1700-8GPOE-4F-IES |
|
固定端口 |
4個千兆POE電口 |
8個千兆POE電口 |
16個千兆POE電口 |
16個千兆POE電口 8個千兆電口 |
8個千兆POE電口 |
|
2個千兆SFP光口 |
2個千兆SFP光口 |
2個千兆SFP光口 |
2個千兆SFP光口 |
4個千兆SFP光口 |
|
|
交換容量 |
14Gbps |
20Gbps |
56Gbps |
56Gbps |
52Gbps |
|
包轉發率 |
8.9Mpps |
14.9Mpps |
26.8Mpps |
38.7Mpps |
17.9Mpps |
|
工作溫度 |
-40~75°C |
||||
|
存儲溫度 |
-40~85°C |
||||
|
相對濕度 |
5%～95%無凝結 |
||||
|
電源特性 |
輸入電壓：DC48~57V 支持雙電源冗余 支持內置過流4.0A保護 支持反接保護 |
||||
|
包緩沖區 |
1.2M |
2M |
4M |
4M |
2M |
|
MAC地址 |
2K |
8K |
8K |
8K |
8K |
|
整機功耗 |
<5W |
<8W |
<10W |
<15W |
<8W |
|
網絡協議 |
IEEE802.3 10BASE-T ; IEEE802.3i 10Base-T;IEEE802.3u ;100Base-TX/FX;IEEE802.3ab 1000Base-T ; IEEE802.3z 1000Base-X;IEEE802.3x; |
||||
|
行業標準 |
EMI :FCC Part 15 Subpart B Class A，EN 55022 Class A EMS :IEC(EN)61000-4-2(ESD) : ±8kV接觸放電,±15kV空氣放電 IEC(EN)61000-4-3(RS) : 10V/m(80～1000MHz) IEC(EN)61000-4-4(EFT) : 電源線 : ±4kV;數據線 : ±2kV IEC(EN)61000-4-5(Surge) : 網口 : ±4kV CM//±2kV DM ; IEC(EN)61000-4-6(射頻傳導) : 3V(10kHz～150kHz),10V(150kHz～80MHz) IEC(EN)61000-4-16(共模傳導) : 30V cont. 300V,1s IEC(EN )61000-4-8 Shock ：IEC 60068-2-27 Freefall ：IEC 60068-2-32 Vibration：IEC 60068-2-6 |
||||
|
機械特性 |
外殼：金屬外殼 安裝：DIN 卡軌式，壁掛式安裝 散熱方式：自然冷卻，無風扇 |
||||
|
尺寸 |
145(L)*105(W)*48(H)mm |
145(L)*105(W)*48(H)mm |
175(L)*137(W)*46(H)mm |
166(L)*137(W)*88(H)mm |
145(L)*125(W)*48(H)mm |
|
LED指示 |
電源指示燈：PWR 接口指示燈：電口、光口（Link/ACT） |
||||
|
防護等級 |
IP40 |
||||
|
平均無故障時間 |
300,000 小時 |
||||
|
設備型號 |
設備信息 |
|
S1700-1GPOE-1F-IES |
導軌式工業交換機；1個千兆電口（POE）+1個千兆SFP光口；DC48~57V供電（POE）；寬溫（-40℃-75℃）；導軌式；非管理；默認不含DC電源和SFP光模塊； |
|
S1700-2GPOE-1F-IES |
導軌式工業交換機；2個千兆電口（POE）+1個千兆SFP光口；DC48~57V供電（POE）；寬溫（-40℃-75℃）；導軌式；非管理；默認不含DC電源和SFP光模塊； |
|
S1700-4GPOE-1F-IES |
導軌式工業交換機；4個千兆電口（POE）+1個千兆SFP光口；DC48~57V供電（POE）；寬溫（-40℃-75℃）；導軌式；非管理；默認不含DC電源和SFP光模塊； |
|
S1700-4GPOE-2F-IES |
導軌式工業交換機；4個千兆電口（POE）+2個千兆SFP光口；DC48~57V供電（POE）；寬溫（-40℃-75℃）；導軌式；非管理；默認不含DC電源和SFP光模塊； |
|
S1700-8GPOE-2F-IES |
導軌式工業交換機；8個千兆電口（POE）+2個千兆SFP光口；DC48~57V供電（POE）；寬溫（-40℃-75℃）；導軌式；非管理；默認不含DC電源和SFP光模塊； |
|
S1700-8GPOE-4F-IES |
導軌式工業交換機；8個千兆電口（POE）+4個千兆SFP光口；DC48~57V供電（POE）；寬溫（-40℃-75℃）；導軌式；非管理；默認不含DC電源和SFP光模塊； |
|
S1700-16GPOE-2F-IES |
導軌式工業交換機；16個千兆電口（POE）+2個千兆SFP光口；DC48~57V供電（POE）；寬溫（-40℃-75℃）；導軌式；非管理；默認不含DC電源和SFP光模塊； |
|
S1700-16GPOE-8G-2F-IES |
導軌式工業交換機；24個千兆電口（前16口支持POE）+2個千兆SFP光口；DC48~57V供電（POE）；寬溫（-40℃-75℃）；導軌式；非管理；默認不含DC電源和SFP光模塊； |
|
電源信息 |
電源信息 |
|
PWR-DC-12V |
12V/1A，適用于非POE工業交換機產品系列； |
|
PWR-DC-24V |
24V/1A，適用于非POE工業交換機產品系列； |
|
PWR-DC-50W |
170～264VAC輸入，48V/1A，適用于1-2端口內POE供電，最大功率50W。 |
|
PWR-DC-80W |
170～264VAC輸入，52V/1.5A，適用于8端口內POE供電，最大功率80W。 |
|
PWR-DC-120W |
170～264VAC輸入，52V/2.5A，適用于8端口內POE供電，最大功率120W。 |
