蘇州中鐵花語江南智能小區建設

一、項目概述

1.1項目介紹

中國鐵建·花語江南(蘇州)項目地處蘇州工業園區獨墅湖科教創新區,位于萬壽街北、啟月街西,距月亮灣商務區約1公里,距離地鐵2號線獨墅湖鄰里中心站1.3約公里。項目占地約17.26萬平米,規劃建筑面積約43.34萬平米,提供疊墅、洋房、高層及人才組屋等類型產品。

隨著我國國民經濟的高速發展和人民生活水平的提高,人們對居住環境的要求在日益增長。花語江南將各種信息服務和管理、物業管理與安全防衛、住宅智能化系統集成,打造高品質的智能小區,為小區住戶提供一個安全、舒適、便利和優美的現代生活環境。

1.2項目需求

1、建設智能小區,IP化子系統非常繁雜和龐大,花語江南小區此次建設數十種子系統,迫切需要集中控制的方式進行資產管理。

2、小區物業沒有專業的IT人員,小區弱電子系統設備故障發現不及時,處理不及時,定期巡檢人力投入大,效率低。急需簡單易用,高效解決故障的定位手段。

3、小區安全防范系統的穩定運行是第一位的,需要質量可靠可網管的網絡傳輸設備,保障小區的安防系統穩定運行。

4、各地新項目集中交付時,物業服務公司管理的物業面積大且幅度增長快,需要提供快捷有效的方式,滿足未來可對多處服務社區設施設備進行非現場運營管理。

二、解決方案

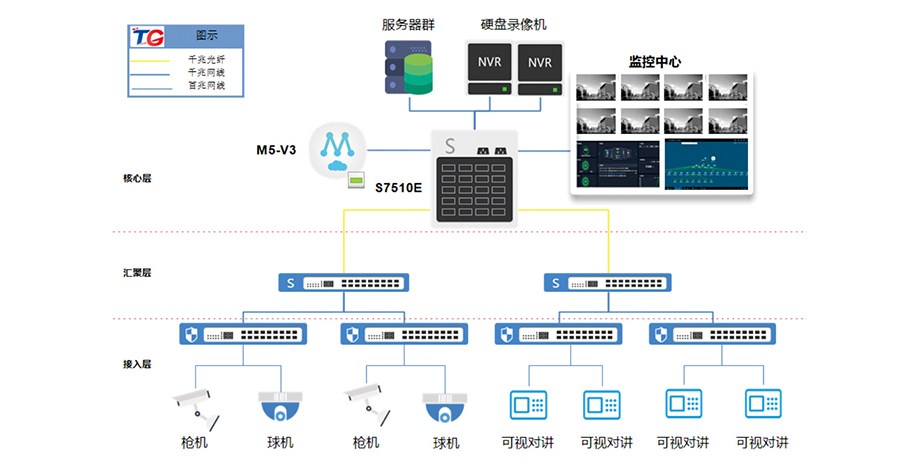

2.1網絡架構

2.2設計說明

依據項目需求,整體網絡架構按照接入層、匯聚層、核心層進行設計,并推薦客戶采用了我司全息AI弱電網絡綜合平臺M5-V3,支持整網一體化管理、可視化展示、智能化運維。

核心交換機釆用S7510E機框式交換機,關鍵部件冗余配置,具備高可靠性、高轉發性能,所有匯聚層設備通過千兆光纖接入到核心交換機,后端NVR，流媒體等服務器通過千兆網線接入到核心交換機。核心交換機是承載所有數據的關鍵節點。

匯聚交換機采用的是TAS5700系列萬兆交換機,端口種類豐富,接入交換機可通過光纖級聯到匯聚交換機,也可以通過網線級聯到匯聚交換機,同時支持萬兆口級聯到核心交換機,保證鏈路帶寬富裕。

接入交換機采用TAS2700系列千兆上行交換機,通過千兆光電復用口連接匯聚交換機,保證鏈路帶寬富裕,百兆口下行對前端攝像頭接入端口完美結合,滿足前端百兆口的需求。

三、方案特色

3.1便捷式資產管理

我司在全息AI弱電網絡綜合平臺上提出了“全局一體化運維”的理念,平臺基于網絡設備深度管理基礎上,融合了安防前后端所有IP化設備的全局聯動管理,實時監控設備運行狀態兼顧實現資產管理。

◆基于ONVIF協議的PC智能管理：平臺實現安防廠商的網絡攝像機的智能識別和管理,自動識別出IPC,讀取顯示IPC的IP地址、MAC地址、廠家信息、設備型號、通道名稱等信息,實現對IPC全方位的監控管理;

◆平臺默認支持≥20種智能終端的識別管理,包括NVR、門禁、對講、報警、巡更等安防前后端設備,同時還支持自定義終端類型,實現對在網所有IP化設備的超融合管理;

◆分組管理：平臺支持根據業務和終端部署區域對全網終端設備進行自定義分組管理,方便對一個業務子系統或者特定區域的終端設備進行資產的盤點及局部視角的集中運維管理；

3.2安全準入控制

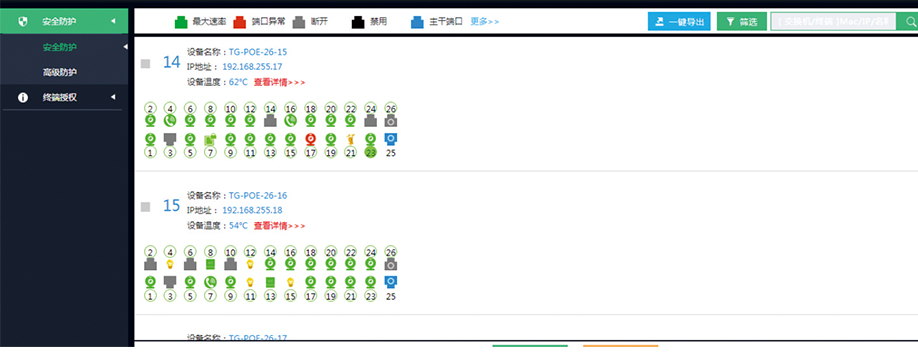

接入交換機為可網管型,與平臺聯動配置網絡安全防護對網絡端口進行一鍵MAC準入綁定,可以有效的防止未授權的非法操作、設備接入造成系統故障,保護網絡的安全性和穩定運行。

3.3智能化運維

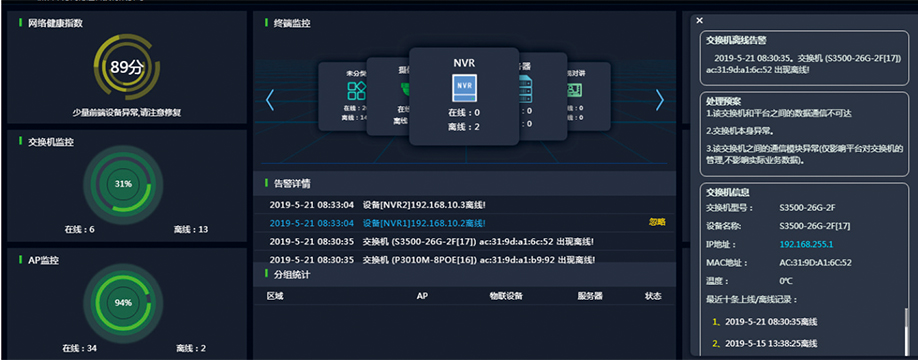

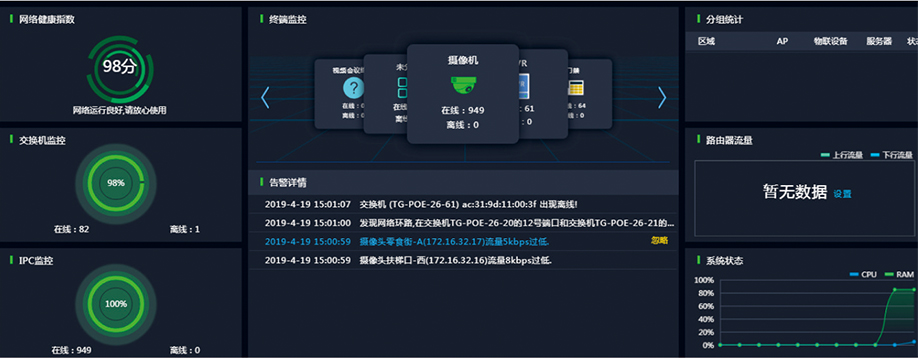

全網健康指數智能巡檢:平臺可對網絡環境、設備運行狀況、網絡鏈路狀態、網絡安全狀態等進行實時健康巡檢,并結合智能算法科學地給出全網健康指數評分,成為協助運維人員判斷安防網絡整體運行狀態的一個強有力的依據。

狀態實時監測,主動及時的感知問題、定位問題,結合豐富的策略庫能夠對故障進行智能分析,并給岀處理預案;故障的智能處理,無需人工干預,自動處理故障,恢復現網業務。

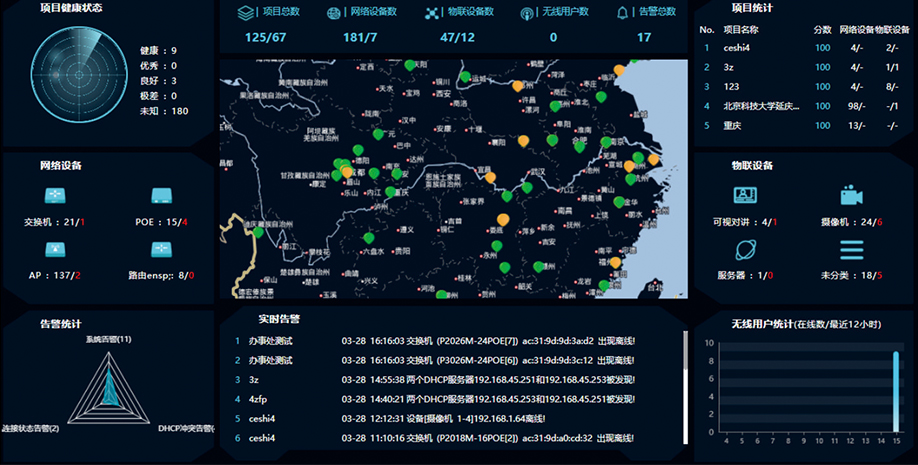

3.4云端集中管控

全息AI弱電網絡綜合平臺設置了一個“云端口”的物理接口,專門用來連接外網,與云端實現對接,實現云端的統一管控,考慮到安防內網的安全性,平臺的“云端口”跟云端的通信采用加密的方式,禁止非法遠程訪問平臺,同時拒絕云端以外的任意來自互聯網的訪問,隔絕內外網,充分保障弱電安防內網的安全性,避免來自互聯網的惡意入侵行為。

運維人員亦可通過移動設備在任何時間、任何地方通過云端平臺安全監控所有區域設備狀態。如有告警信息,則會通過短信或微信的形式推送到手機端第一時間可以掌握網絡的運行情況,并且處理故障不再需要親臨現場,完全可以遠程解決。

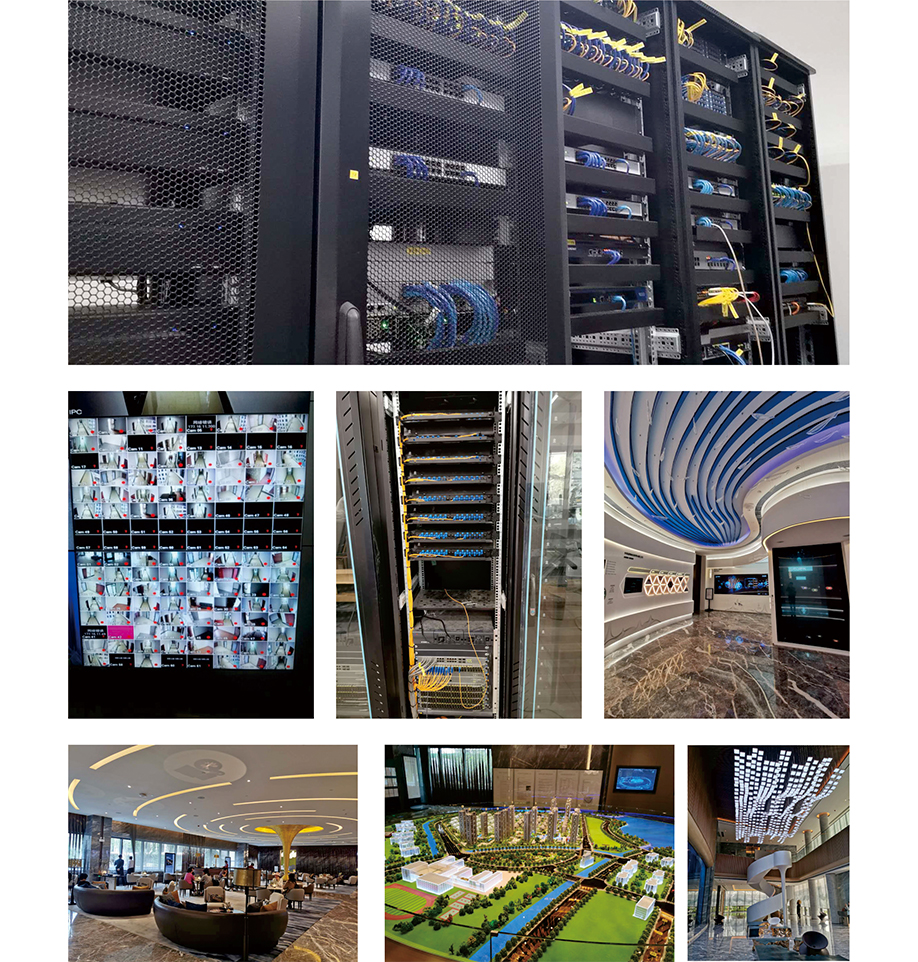

現場圖：
