北京冬奧會延慶賽區安防監控建設

一、項目概述

1.1.項目背景

隨著北京攜手張家口獲得2022年冬奧會舉辦權,冬奧會的籌辦工作一直備受關注。北京市重大項目建設指揮部辦公室、北京市2022年冬奧會工程建設指揮部近日透露,北京冬奧會北京賽區、延慶賽區和張家口賽區三大賽區的新建場館均在緊鑼密鼓的建設中。

2022年冬奧會計劃使用25個場館,分布在北京、延慶和張家口三個賽區。延慶賽區共有5個競賽、2個非競賽場館，將進行3個大項(高山滑雪、雪車、雪橇)；4個分項(高山滑雪、雪車、鋼架雪車、雪橇)；20個小項的比賽,作為北京冬奧會三大賽區之一的延慶賽區,在賽事的組織承辦、參賽運動員及隨隊官員的住行方面承擔著極其重要的作用。

1.2.項目需求

本次安防監控網絡建設旨在為延慶賽區核心區提供全方位的視頻監控服務。

◆對延慶分賽區的核心區及其周邊區域提供高清視頻監控的全覆蓋,協助主辦方對賽事場館各功能區域進行全方位監控,承擔起整個賽事及功能區域的安全保衛工作；

◆確保整個安防監控網絡7×24小時全天候不間斷工作,且要確保視頻畫面傳輸不丟包,畫面不卡頓,存儲不丟失;

◆本次安防網絡建設需要具備技術前瞻性,方便安防網絡后續擴容,充分考慮后續新建配套區域的安防系統的統一聯網需求;

◆為響應智慧奧運全力打造智能安防,從人臉識別、生物識別到智能門禁等安防應用的智能化外,也紿安防網絡提岀了智能管理,智能運維的要求;

二、解決方案

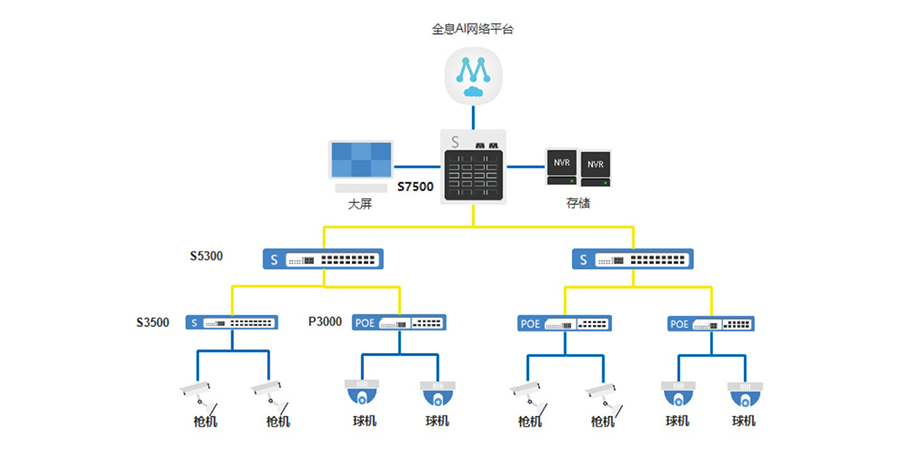

2.1.拓撲圖

（延慶分賽區安防監控網）

2.1.方案說明

◆本次安防網絡設計為典型的接入、匯聚、核心三級架構,接入交換機采用千兆光口上聯到匯聚交換機,匯聚通過萬兆光口級聯到核心機框交換杋;接入百兆(攝像頭接口百兆)、匯聚千兆、核心萬兆的設計架構,充分考慮到安防監控視頻流量并發和突發的特點,讓安防視頻流傳輸不會出現帶寬瓶頸的問題。

◆本項目場館外圍及公共區域部署了室外攝像機,接入交換機放置在室外弱電箱,接入交換機的選擇需要考慮防雷等級和工作溫度,采用了TG萬網博通安防專用交換機,具備高防雷等級,寬溫的特性;匯聚交換機采用萬兆三層交換機,匯聚層具備超高的轉發性能;核心承載著整個安防網絡視頻流集中存儲的工作,對數據轉發能力及設備的穩定性均提岀了極髙的要求,釆用了TG萬網博通核心機框式交換機，具備高背板帶寬、超高轉發性能的特點,且機框交換機多業務板塊獨立工作,雙主控雙電源的冗余設計,極大的保障了核心設備的高穩定性,為安防全網的穩定運行提供了強有力的保障。

◆為響應智能安防建設目標,本次在安防網絡中心機房搭建了一套TG萬網博通的全息A安防網絡專用平臺,實現了安防全網資產的可視化管理;平臺獨有的視頻流智能分析和視頻流保障功能,為冬奧賽區重要區域的視頻畫面存儲保駕護航;同時平臺集成的智能運維和可視化運維讓整個安防網絡的運維簡單、快捷、高效；

三、方案特色

3.1.穩定的安防網絡

本期冬奧會安防網絡建設目前已上線的1000多路高清網絡攝像機運行穩定,延慶賽區核心區域所有監控點位畫面預覽不卡頓,低延時,且重要區域的視頻畫面存儲不丟包,安防網絡攝像頭在線率達到99.99%,為冬奧會延慶賽區的安全保衛工作保駕護航。

3.2安全的安防網絡

在冬奧會安防網絡開局驗收之后,安防網絡同步開啟接入授權及入侵防護功能,所有終端需授權準入,未經授權的設備無法接入安防網絡,同時能夠主動識別終端的行為是否合法,拒絕終端對后端存儲及服務器的非法訪問和操作,充分保障安防內網的安全可用。

3.3視頻流智能分析與保障

全息AI安防網絡專用平臺,實時偵測攝像機傳輸的碼流大小,智能分析攝像頭流量是否存在異常,進而診斷岀攝像頭的工作狀態是否存在異常;平臺還支持基于視頻傳輸協議RTSP,通過對視頻傳輸協議的字段進行完整度的校驗,能夠診斷岀該視頻流是否存在丟包,進而分析岀視頻畫面是否流暢,一旦檢測岀異常,及時發岀告警,提示運維人員故障的位置節點,做到早發現早排查,從此杜絕了網絡中的僵尸攝像機,讓視頻畫面的調取成功率達到100%。

3.4全網資產可視化管理

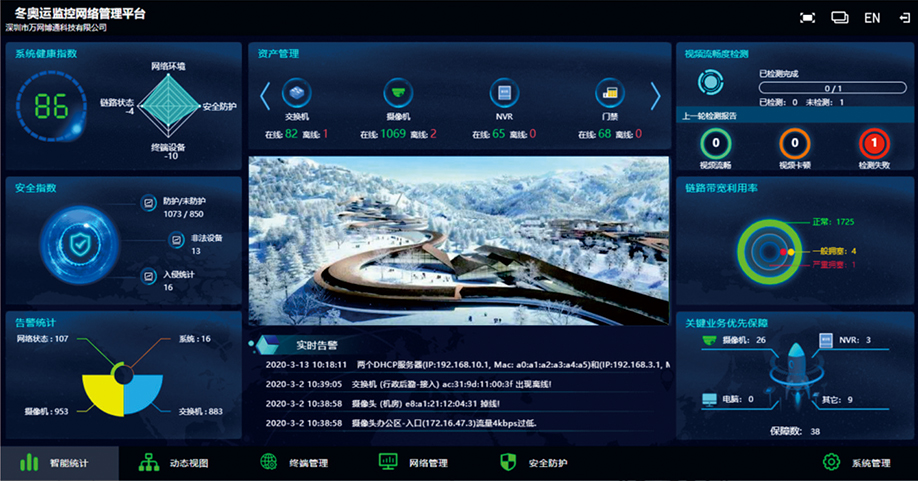

平臺首頁的資產管理模塊,能夠實現對安防網絡所有設備分類進行統計,通過首頁能夠直觀的了解安防網絡中交換杋、攝像機的數量及運行狀態。

3.5安防網智能運維

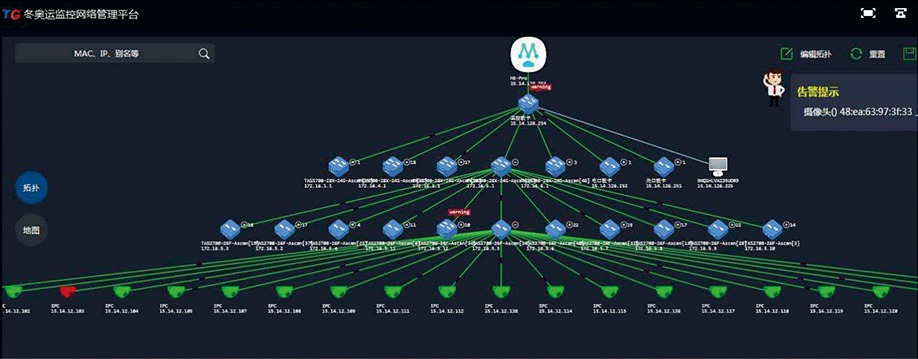

全網動態網絡拓撲圖可視化,能夠實時了解所有鏈路的上下行流量,對安防網絡的視頻傳輸質量進行綜合的判斷;如網絡中出現故障能借助全局拓撲圖將故障節點精準的定位岀來。

（全網拓撲圖）

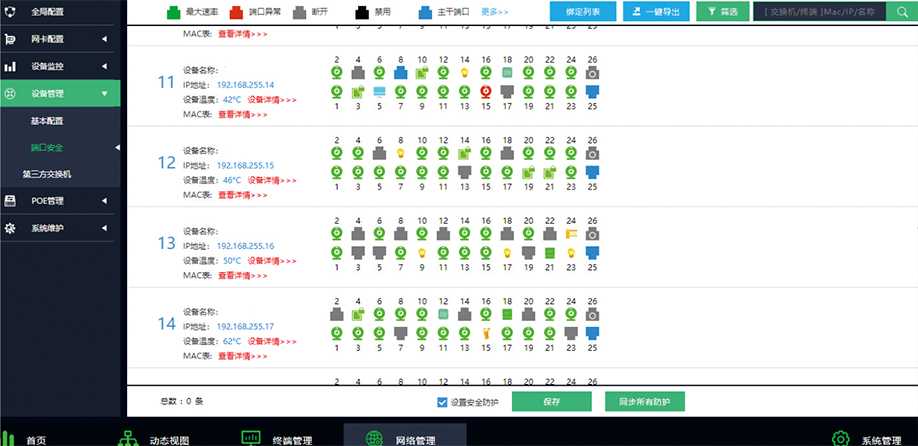

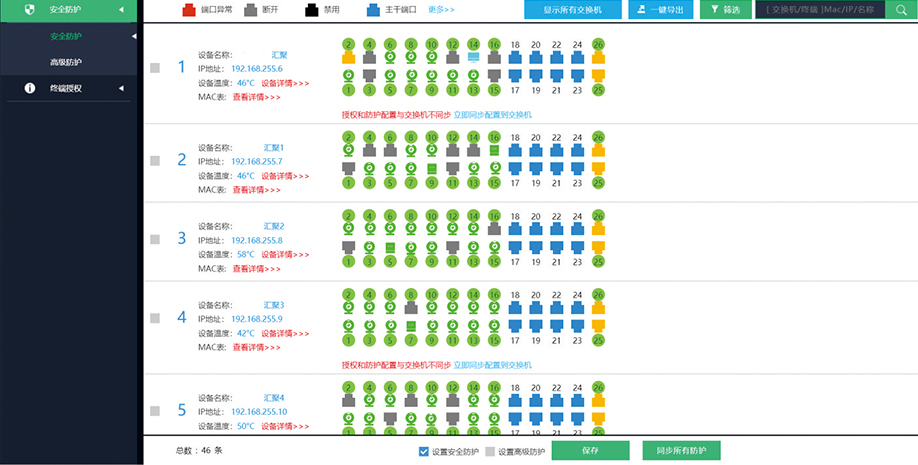

平臺上支持交換機面板的可視化管理,終端以圖標形式在交換機面板上呈現,終端與交換機端口的對應關系一目了然,后期如有終端替換或變動,平臺能夠快速知道接入的端口號,實現快速配置上線,減少上線的工作量;同時通過終端的圖標顏色,能夠直觀的了解終端的工作狀態,提高運維效率。

（端口圖形化顯示）

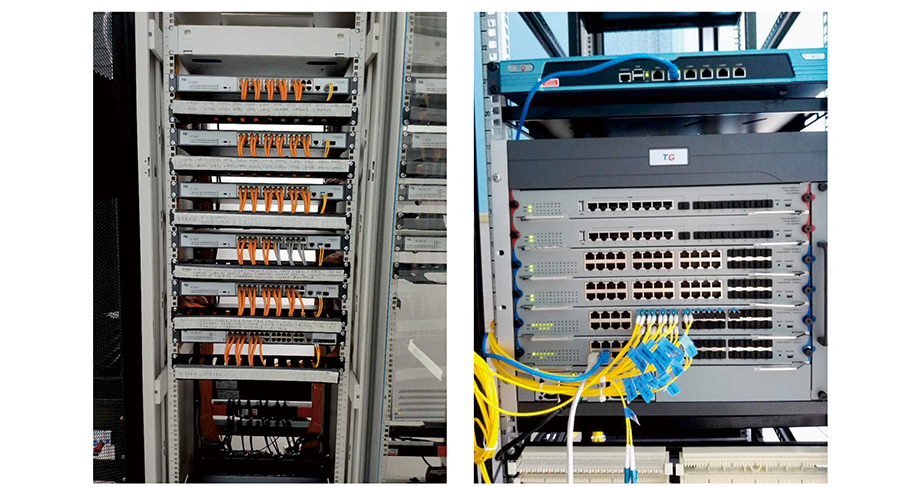

（現場圖）
